¢一暫存器，當正向時脈(clock)來的時候，
reset 訊號為1 ，暫存器值則清為 0
enable 訊號為0，暫存器值維持不變
enable 訊號為1，c_ld訊號為1，暫存器值則 +1
enable 訊號為1， c_ld訊號為0，暫存器值會載入新值





reset




enable




c/ld




Q






1




x




x




0






0




0




x




Q






0




1




1




Q+1






0




1




0




D

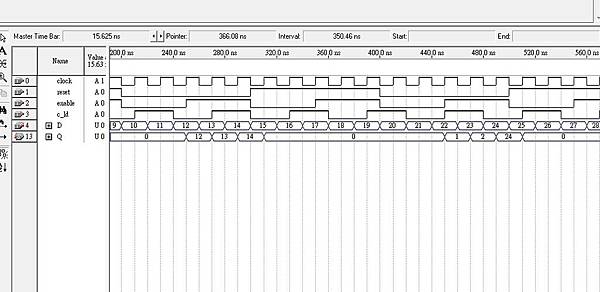

// 請依以下 輸出輸入 為主，再加入功能
(繼續閱讀...)
